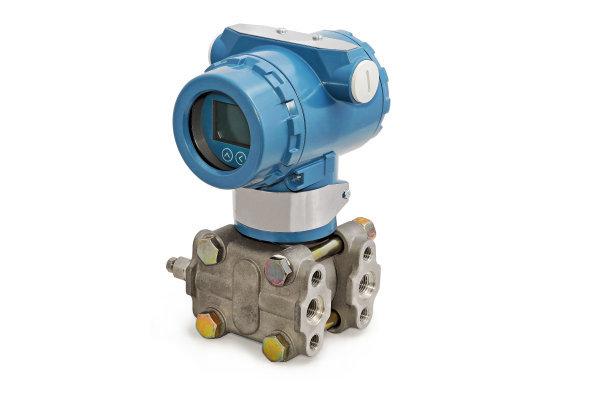

本文壓力午夜福利电影 2，3，4線連接和區別你知道嗎？資料由優質午夜福利电影生產報價廠家為您提供。

今天，電熱交換機將向您介紹壓力午夜福利电影 2、3和4線的連接方式！

首先，讓午夜福利757看看他們的定義。

兩線製:兩線製和發射電源也傳輸信號，即傳感器輸出的負載和電源串聯，電源從外部引入，負載串聯驅動負載。

三線製:三線傳感器是指電源的正極端子和信號輸出的正極端子是分開的，但它們共用一個COM端子。

四線製:兩條電源線和兩條信號線。電源和信號分開工作。

二線製的稱謂是在二線製發射機誕生後產生的。這是電子放大器在儀器中廣泛應用的結果。放大的本質是一個能量轉換過程，它離不開電源。因此，首先出現了四線發射器。也就是說，兩根導線負責供電，另外兩根導線負責輸出轉換和放大的信號(如電壓、電流等)。)。然而，目前許多發射機采用雙線製。接下來，讓午夜福利757來看看不同有線發射機之間的差異。

不同有線發射機的差異

一、雙線製

要實現雙線午夜福利电影，必須同時滿足以下條件:

1.V≤Emin-ImaxRLmax

午夜福利电影的輸出端電壓V等於規定的低電源電壓減去負載電阻和傳輸導體電阻上的電流壓降。

2.I≤Imin

午夜福利电影的正常工作電流I必須小於或等於午夜福利电影的輸出電流。

3.p <艾明(艾明-艾明最大值)

午夜福利电影的小功耗p不能超過上述公式，通常< < 90mW。

其中:Emin=低電源電壓，Emin=24(5%)=大多數儀器為22.8伏，5%為24V電源允許的負偏差；

Imax = 20mA

亞胺= 4mA

rlmax = 250ω+傳輸導體電阻。

如果在設計中壓力午夜福利电影滿足上述三個條件，則可以實現雙線傳輸。所謂的雙線係統是指電源和負載串聯在一起並有一個公共點。然而，現場午夜福利电影和控製室儀表之間的信號通信和供電僅使用兩根電線。這兩條線既是電源線又是信號線。由於雙線午夜福利电影信號的啟動電流為4mA DC，因此為午夜福利电影提供靜態工作電流。同時，儀器的電氣零點為4mA DC，與機械零點不重合。這種“帶電零點”有助於識別故障，如停電和斷線。此外，雙線係統還便於使用安全柵，有利於安全和防爆。

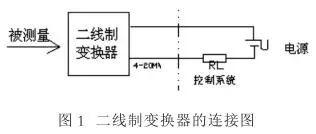

圖1是雙線轉換器的接線圖。DC電源U( 24V)通過兩根導線向現場轉換器供電，這兩根導線也是輸出信號(4 ~ 20mA)的傳輸線。輸出電流信號需要通過標準電阻RL = 250Ω轉換為電壓ul = IRL = (1 ~ 5) u，並發送至控製器。這種雙線轉換器的特點是僅用於檢測信號，沒有控製功能。

雙線或三線係統

三線轉換器的接線圖如圖2所示。除了兩條電流傳輸線之外，電流輸出係統還有一條電源線為變壓器供電。三線製意味著電源的正端使用一條線，信號輸出的正端使用一條線，電源的負端和信號的負端共用一條線。電源主要為DC 24V，輸出信號為DC20mA，負載電阻為250ω或DC0-10mA，負載電阻為0-1.5ω。有些還具有毫安和毫伏信號，但負載電阻或輸入電阻會因輸出電路而異。

由於DC20mA和DC 5V信號係統的推廣和應用，為了便於控製係統應用中的連接，需要統一信號係統。因此，一些非電量單元組合儀表，如在線分析、機械量、電量等儀表，可以采用DC20mA信號係統輸出。然而，由於其轉換電路的複雜性和大的功耗，很難滿足上述所有三個條件，並且不能實現雙線製。因此，隻需使用外部電源作為具有DC20mA輸出的四線午夜福利电影。四線製午夜福利电影的電源大部分為交流220伏，部分為直流24V。輸出信號為DC 20mA，負載電阻為250ω，或DC 0-10mA，負載電阻為0-1.5ω；也有毫安和毫伏信號，但負載電阻或輸入電阻根據輸出電路而變化，如圖4.3所示。

接收儀器的輸入是電流信號。如果電阻器R1並聯，將接收電壓信號。由於各種午夜福利电影的工作原理和結構不同，會出現不同的產品，這也決定了午夜福利电影的雙線、三線和四線接線形式。

三線和四線係統

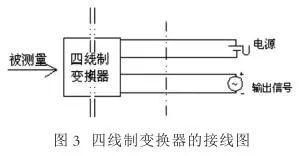

圖3四線製午夜福利电影接線圖

如圖3所示，四線製午夜福利电影的電源大部分為220伏交流電，部分為24V DC。輸出信號為20mA DC，負載電阻為250ω，或0-10mA DC，負載電阻為0-1.5ω。有些還具有毫安和毫伏信號，但負載電阻或輸入電阻會因輸出電路而異。

在以上三個圖中，電流信號被輸入到接收儀器。如果電阻器R1並聯，則接收電壓信號。

從以上描述可以看出，由於各種午夜福利电影的工作原理和結構不同，出現了不同的產品，這也決定了午夜福利电影的雙線、三線和四線接線形式。對用戶而言，應根據本單位的實際情況進行選擇，如信號係統的統一性、防爆要求、接收設備的要求、投資等問題。

需要指出的是，三線、四線發射機輸出的20mA DC信號不同於雙線，因此在應用中，其輸出負端能否與24V電源的負極線相連？午夜福利757能分享土地嗎？應注意這一點，必要時可采取隔離措施，如配電器和安全柵，以便與其他儀器共享電源和接地，避免額外幹擾。
